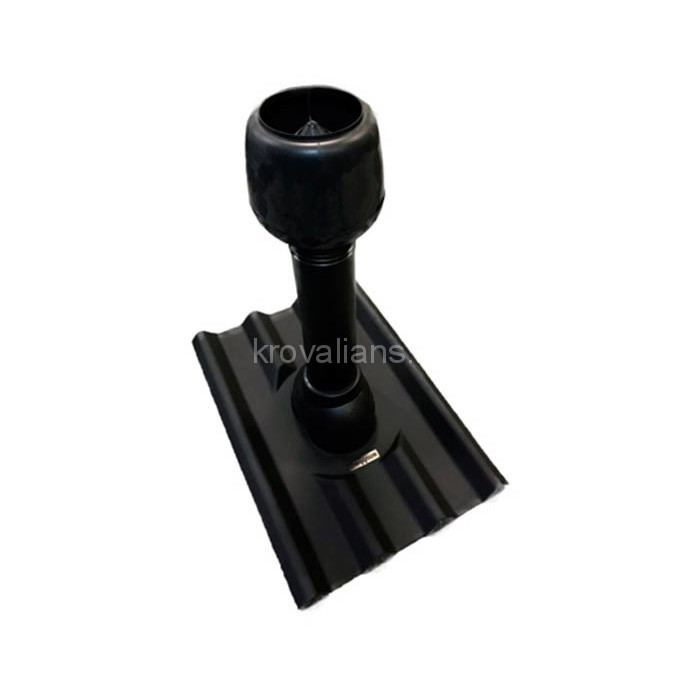

Вентиляционная труба Onduline (Ондулин) (Черный) /1 шт/

Основание вентиляционной трубы Ондувилла имеет размер 400х480 мм, и точно повторяет профиль битумной черепицы. Это упрощает монтаж, и полностью исключает риск появления протечек. Длина основания трубы совпадает с длиной гонта битумной черепицы, что позволяет монтировать ее как на сплошную, так и на стандартную разреженную обрешетку.

Последовательность установки вентиляционной трубы на крышу из ондувиллы:

1. Так как вентиляционная труба задерживает снег и создает дополнительную нагрузку, на месте ее установки обрешетка усиливается. Дополнительные брусья (доски) набиваются на участке размером не менее 50х50 см.

При монтаже ондувиллы на сплошное основание дополнительное усиление под вентиляционную трубу не требуется.

2. Выполняется монтаж кровли от карниза до места выхода вентиляции.

При монтаже покрытия на сплошное основание, от верхней кромки ондувиллы в сторону конька откладывается 13,5 см и отмечается центр отверстия для проходного элемента. Вырезается отверстие диаметром 12 см.

3. Устанавливается вентиляционная труба. Ее основание укладывается поверх смонтированного покрытия. Волны и полоски гидрозамков основания трубы и битумной черепицы должны точно совпадать. В случае необходимости отверстие для проходного элемента расширяется.

4. Монтируется покрытие по обе стороны от вентиляционной трубы. Битумная черепица укладывается поверх ее основания. Нижняя часть основания трубы крепится в двух точках в момент монтажа боковых гонтов ондувиллы.

5. Монтируется кровельное покрытие выше выхода вентиляционной системы. Битумная черепица укладывается поверх основания вентиляционной трубы. Верхняя часть основания крепится в трех точках в момент монтажа верхнего ряда ондувиллы.

Выход вентиляционной системы соединяется с проходным элементом вентиляционной трубы с помощью гибкого воздуховода диаметром 110 мм.
