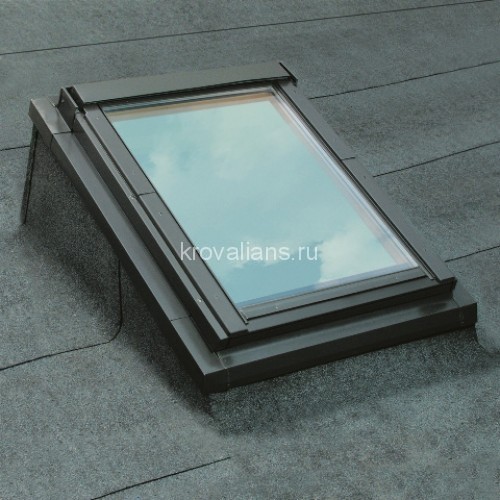

Конструкция для увеличения угла наклона Fakro (Факро) EFW 55х78

Конструкция EFW - оригинальное решение, которое позволяет эффективно освещать подкровельное пространство, расположенное под плоской крышей или под крышей с малым углом наклона. Применение конструкции увеличивает угол расположения мансардного окна на 15° относительно плоскости крыши, обеспечивая минимально необходимый для нормальной работы угол. В систему EFW можно устанавливать открывающиеся и "глухие” окна для крыши.

Наиболее часто используется для дополнительного освещения естественным светом промышленных помещений и складов, а также при реконструкции чердаков, расположенных под крышами с малым углом наклона.

Стандартный оклад предназначен для одиночной установки мансардного окна в плоскость крыши. Существуют также комбинированные системы EFW для установки окон в горизонтальных группах. При этом расстояние между окнами должно быть не менее 30 см.

Конструкция EFW рекомендована к установке в плоские кровельные покрытия, толщина которых не превышает 8 мм (2 слоя по 4 мм).

Конструкция EFW предназначена для установки в крыши с углом наклона от 0° до 15°.

Конструкция оклада

Система EFW состоит из двух частей: деревянного короба с дополнительным теплоизоляционным материалом и оклада, соединяющего окно с кровельным материалом. В комплект входят монтажные уголки. После установки в крышу необходимо изолировать соединения конструкции с кровельным покрытием в соответствии со строительными нормами по кровельным работам.

Элементы оклада:

1 – верхний элемент оклада;

2 – нижний элемент оклада;

3 – боковые элементы оклада;

4 – деревянный короб с утеплителем.
